zuigerveren tef

[Symen]

Hallo,

wil de zuigerveren om de zuigers doen van revisieset van Agriline. De veren zitten keurig op volgorde in een zakje. Probleem is de bovenste schraapveer. Deze bestaat uit: dunne dubbele zwarte, bronzen golvende, 8 hoekige schraap en enkele zwarte veer. Hoe en in welke volgorde, plaats ik dit hele zootje om de zuiger? Bezit een goed werkende verenklem. Gr Symen.

[fergie]

Hello Symen,

Foto tijd !. Hier kan ik me ff niks bij voor stellen.....

Groetjes,

René.

[johan]

Hoi Symen,
Ik denk dat dit de onderste olieschraper is, was bij mij ook in 2 of 3 delen.
Er zijn dacht ik 3 of 2 compressieveren en 2 of 3 olieschrapers.
Gr Johan

[Symen]

Er zijn van bovenaf 3 zuigerveren en twee schraapveren. Gr Symen.

[johan]

Symen,
Ik dacht dat we de schraper gemonteerd hebben met de hand, eerst uit elkaar nemen goed kijken en terug monteren, is dun materiaal, moet wel onderaan de zuiger.
Gr Johan

[Symen]

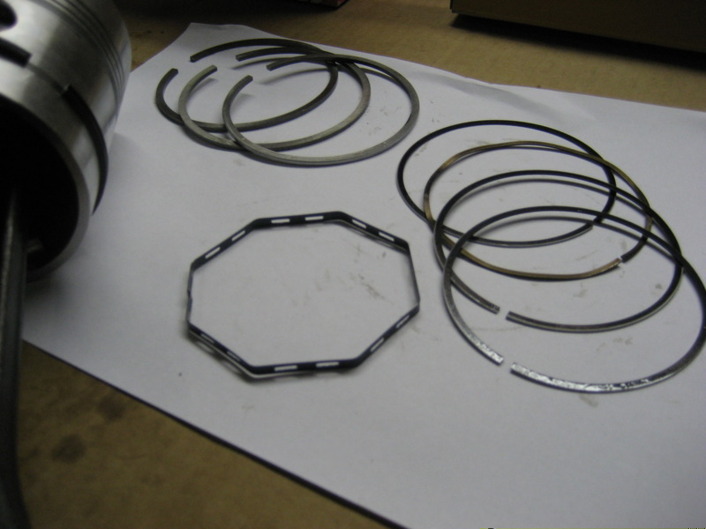

myphoto (1).jpg (101.86 KiB) 10650 keer bekeken

s

Dat downloden van foto's is een crime. En dan is ie klaar blijkt het een verkeerde te zijn! Maar niet echt een verkeerde toch..... Heb wel veel meer foto's voor hrt forum maar dat verkleinen en downloaden duurt hier in het achterland soms wel een half uur per foto! Gr Symen.

[Symen]

Yes dit is de goeie. .

Dus 3 ringen aan de bovenkant. Onderste schraapring reeds bevestigd. Net als de oude. Die andere 5! zouden in de 4e ring van boven moeten?! Zit naast de diepe sleuf wel een minder diepe met de breedte van die 8hoekige. Noyu ik snap er niks meer van . Wie oh wie wel S.


[fergie]

Hello Symen,

Aha, toch bekend spul. Dat zit zo :



Dat 8-kantige ding hoort onder de veer die er al in zit, wel ff passen voor je verder gaat.

Groetjes,

René.

[Symen]

Zal hier eens op studeren René.

[Symen]

Dus de 8 hoekige onder de onderste schraapveer? Dan blijven er 4 over dus de info met de 4 ringen aanhouden? Waar zal ik die bronzenkleur/golvende ring plaatsen? Begint mij te dagen nu. Gr Symen.

[Symen]

René,

mooi dat jij zoveel informatie hebt; mooi overzicht.
De achthoekige veer zal onder de bundel ringen moeten. Deze zijn nl. een halve mm smaller dan de onderste schraapveer. De gleuven zijn hetzelfde.
Moet dus de tekst van de springloaded oilrings 5 stuks aanhouden.
De afgeronde zuigerveer zal wel bovenin moeten. En de kantige veren in 2e en 3e sleuf met TOP naar boven. Gr Symen.

[fergie]

Hello Symen,

Ik denk dat je het bij het rechte eind hebt, 't is een jaar of 7 terug dat ik dit gedaan heb. Gelukkig heb ik recentelijk zo'm papiertje bewaard van een blauw project als geheugensteun !. Houd de volgorde waarop ze in de zak zitten aan, da's de juiste.

Groetjes,

René.

[Symen]

Wie wat bewaard die heeft wat!
Ze zitten er nu allemaal al om. Past mooi en houd niets over.
Kappen met hetzelfde nummer aan de drijfstangen gedaan. Geen richel. En doe drijfstang 1 in cilinder 1, enz.
Gr Symen.

[hermanetor]

Hallo heren,

Ben toevallig ook bezig met zo`n motor en veren nu snap ik het bijna dat van de zuigerveren is geen probleem alleen die olie schraapveer nu is mijn vraag waar zit die 8 kantige veer bij de grote dikke schraapveer of bij de samengestelde schraapveer???

hoop dat jullie het kunnen vertellen

[fergie]

Hello Hermanetor,

Het is de "spring-loaded oil control rings( 5-piece ) duraflex" waar je naar moet kijken. Je drukt de 8-kantige in de groef. Dan is het onder/boven/onder/boven. Zie foto 3. de ring met de hand rondom samen knijpen en kijken welke kant de einden op gaan staan. Dan de veren opstapelen van onder naar boven in de groef.
